Dây Phun Áp Lực Bosch, Karcher, Oshima: Tương Thích Và Đầu Nối

Dây phun áp lực là đường ống chịu áp dùng để dẫn nước hoặc dung dịch từ thiết bị tạo áp đến súng phun, đầu phun hoặc một đoạn dây khác trong cùng hệ thống. Khả năng sử dụng của dây phụ thuộc vào mã máy, chức năng của dây, cấu tạo đầu nối ở hai phía và giới hạn áp lực mà nhà sản xuất công bố.

Bosch, Karcher và Oshima sử dụng những cấu hình dây khác nhau. Bosch có các phụ kiện Aquatak với mã sản phẩm và đầu nối cắm nhanh riêng. Karcher phân dây theo dòng máy, hệ Quick Connect, cuộn dây tích hợp và nhóm thiết bị gia dụng hoặc chuyên nghiệp. Oshima có nhiều loại ống PVC chịu áp dùng cho phun thuốc, tưới cây, xịt rửa và vệ sinh chuồng trại.

Người dùng nên kiểm tra dây theo thứ tự mã máy, chức năng dây, đầu nối, áp lực và chiều dài. Thứ tự này giúp loại bỏ trường hợp dây có chiều dài phù hợp nhưng không lắp đúng thiết bị.

>>> Xem thêm: Dây Phun Áp Lực

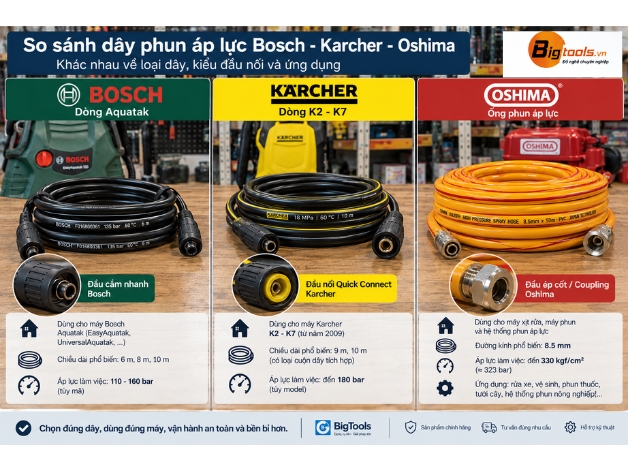

Dây Phun Áp Lực Bosch, Karcher Và Oshima Tương Thích Với Những Máy Nào?

Dây phun áp lực Bosch, Karcher và Oshima tương thích với thiết bị khi mã máy, chức năng dây và đầu nối đáp ứng đúng thông số mà nhà sản xuất quy định. Tên thương hiệu không cung cấp đủ dữ liệu để xác định một dây dùng được cho toàn bộ máy cùng hãng.

Ba thương hiệu có cách xây dựng hệ phụ kiện khác nhau. Bosch và Karcher có nhiều dây hoàn chỉnh dành cho máy rửa áp lực. Oshima có nhiều cuộn ống chịu áp dài phục vụ hệ thống nông nghiệp, phun thuốc và xịt rửa.

Bosch xác nhận F016800360 là dây thay thế dài 6 m cho dòng EasyAquatak và UniversalAquatak. Dây sử dụng đầu nối cắm nhanh và có khối lượng 0.460 kg.

Karcher xác nhận H 9 Q là dây thay thế dài 9 m cho các máy K2 đến K7 được sản xuất từ năm 2009 trong cấu hình sử dụng Quick Connect tại cả máy và súng. Dây chịu áp lực tối đa 180 bar, tương đương khoảng 2,611 psi, và nhiệt độ tối đa 60°C.

Oshima OULIGEN có cấu trúc khác nhóm dây Bosch và Karcher. Nhà sản xuất công bố ống có đường kính trong 8.5 mm, chiều dài 50 m, vật liệu PVC và sợi polyester, áp lực làm việc 60 kgf/cm² và áp lực nổ 330 kgf/cm².

Sự khác biệt này yêu cầu người dùng kiểm tra từng dòng sản phẩm thay vì chọn dây theo tên thương hiệu.

>>> Xem thêm: Dây Phun Áp Lực Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

Dây Bosch Tương Thích Với Những Dòng Aquatak Nào?

Dây Bosch phải được đối chiếu theo mã phụ kiện và dòng Aquatak mà Bosch công bố cho từng sản phẩm. Mã phụ kiện cung cấp thông tin chính xác hơn việc nhận diện dây dựa trên màu sắc hoặc chiều dài.

Bosch F016800360 là dây thay thế dài 6 m dành cho dòng EasyAquatak và UniversalAquatak. Bosch sử dụng đầu nối cắm nhanh trên sản phẩm này để hỗ trợ thao tác lắp và tháo dây.

Bosch F016800361 cũng dài 6 m nhưng sản phẩm này là dây nối dài và có mức áp lực công bố 135 bar, tương đương khoảng 1,958 psi. Sản phẩm có khối lượng 0.450 kg và sử dụng đầu nối cắm nhanh.

Bosch F016800482 là dây nối dài 6 m khác với F016800361. Bosch công bố phiên bản này ở mức 160 bar, tương đương khoảng 2,321 psi, với khối lượng 0.620 kg và đầu nối cắm nhanh.

Ba sản phẩm có cùng chiều dài 6 m nhưng đảm nhiệm hai chức năng và có thông số khác nhau. Người dùng cần xác định dây thay thế hay dây nối dài trước khi chọn theo chiều dài.

Dây Karcher K2 Đến K5 Khác Nhau Thế Nào Về Chuẩn Kết Nối?

Dây Karcher K2 đến K5 không sử dụng một cấu hình dây duy nhất vì năm sản xuất, hệ Quick Connect và cuộn dây tích hợp ảnh hưởng trực tiếp đến khả năng tương thích.

Karcher H 9 Q mã 2.641-721.0 là dây thay thế dài 9 m. Nhà sản xuất xác định dây phù hợp với các máy K2 đến K7 từ năm 2009 khi cả phía máy và súng đều sử dụng Quick Connect. Dây chịu áp tối đa 180 bar và nhiệt độ tối đa 60°C.

Karcher H 10 Q mã 2.643-633.0 phục vụ một cấu hình khác. Nhà sản xuất xác định dây dài 10 m này cho các máy K4 đến K7 có cuộn dây tích hợp, sử dụng Quick Connect và được sản xuất từ năm 2009 trở đi. Dây cũng chịu áp tối đa 180 bar và nhiệt độ tối đa 60°C.

Thông tin K4 hoặc K5 riêng lẻ chưa đủ để lựa chọn dây. Người dùng cần kiểm tra mã máy đầy đủ, năm sản xuất khi có dữ liệu và cấu hình cuộn dây tích hợp.

Dây Oshima Phù Hợp Với Máy Xịt Rửa, Máy Phun Và Hệ Thống Nào?

Dây Oshima 8.5 mm phù hợp với các hệ thống phun, tưới và xịt rửa khi đường kính ống, mức chịu áp và đầu nối thực tế đáp ứng thiết bị đang sử dụng. Cách xác định này khác với hệ phụ kiện theo mã máy của Bosch và Karcher.

Oshima OULIGEN 8.5 mm × 50 m sử dụng PVC nguyên chất và sợi polyester. Oshima công bố ống có áp lực làm việc 60 kgf/cm², tương đương khoảng 58.84 bar hoặc 853 psi, và áp lực nổ 330 kgf/cm², tương đương khoảng 323.62 bar hoặc 4,694 psi.

Oshima xác định các ứng dụng của OULIGEN gồm phun sương, tưới cây, xịt rửa sàn, rửa xe máy, rửa ô tô, vệ sinh chuồng trại và phun thuốc.

Oshima cũng có nhiều dòng ống khác với thông số riêng. Ví dụ, Elephant No.2 8.5 mm × 50 m sử dụng PVC và polyester, đồng thời có áp lực tối đa 230 kgf/cm², tương đương khoảng 3,270 psi theo thông tin của hãng.

Các mức áp lực khác nhau cho thấy một thông số của Oshima không đại diện cho toàn bộ dây cùng thương hiệu. Người dùng cần đọc đúng dữ liệu của từng mã hàng.

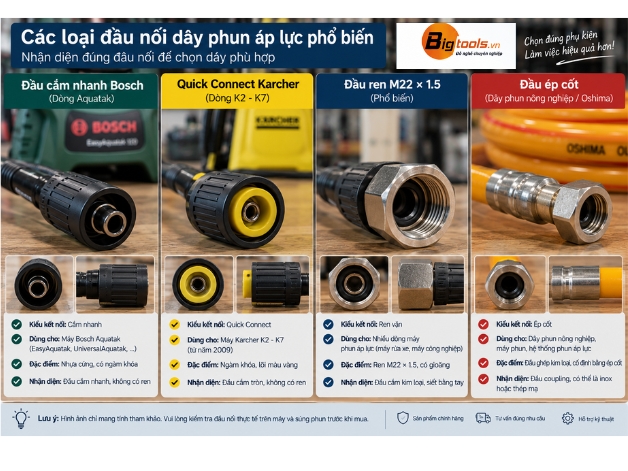

Đầu Nối Nào Quyết Định Dây Có Lắp Vừa Bosch, Karcher Hay Oshima?

Đầu nối của dây phun áp lực quyết định khả năng lắp khi cơ cấu khóa, kích thước và vị trí kết nối phù hợp với thiết bị ở cả hai đầu dây.

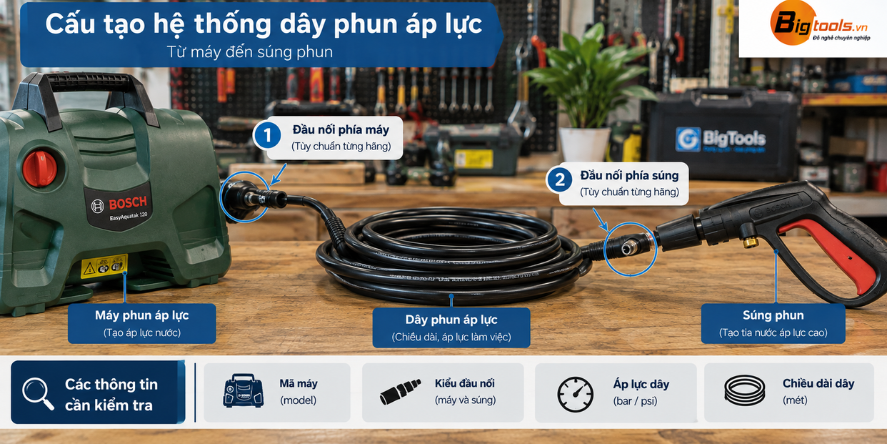

Máy rửa áp lực gia đình thường có một đầu dây nối với máy và một đầu dây nối với súng phun. Hệ thống phun nông nghiệp thường kết nối dây với đầu bơm, van, cút nối hoặc súng phun tùy cấu hình.

Người dùng cần kiểm tra ba nhóm thông tin chính:

• Kiểu kết nối xác định cơ cấu lắp dây. Bosch sử dụng đầu nối cắm nhanh trên các phụ kiện Aquatak được nêu ở trên, còn Karcher sử dụng Quick Connect trên H 9 Q và H 10 Q.
• Kích thước kết nối xác định khả năng ghép cơ khí. Đầu ren cần có thông tin về đường kính và bước ren.
• Vị trí đầu nối xác định dây ghép với bộ phận nào. Một đầu phù hợp với máy không đồng nghĩa đầu còn lại phù hợp với súng.

Người dùng không nên xác định đầu nối chỉ bằng màu sắc hoặc hình dáng bên ngoài. Mã máy và thông số của nhà sản xuất vẫn là căn cứ chính.

Đầu Ren Và Đầu Ép Cốt Khác Nhau Thế Nào?

Đầu ren và đầu ép cốt khác nhau về cơ cấu khóa, cách tháo lắp và thông số cần kiểm tra trước khi ghép dây.

Quick Connect sử dụng cơ cấu khóa nhanh trên những sản phẩm Karcher tương thích. H 9 Q cho phép dây kết nối với cả thiết bị và súng thông qua hệ Quick Connect.

Đầu ren sử dụng ren để giữ hai chi tiết. Karcher Professional có dây mã 6.390-010.0 dài 15 m, đường kính trong 8 mm, chịu áp tối đa 315 bar và sử dụng M22 × 1.5 ở cả hai đầu.

Karcher cũng có dây Professional mã 6.110-030.0 dài 15 m, đường kính trong 8 mm và chịu áp tối đa 315 bar nhưng sử dụng ở cả hai đầu.

Hai sản phẩm trên có cùng chiều dài, cùng đường kính trong và cùng mức áp lực tối đa nhưng sử dụng hệ kết nối khác nhau. Dữ liệu này cho thấy người dùng phải kiểm tra chuẩn đầu nối riêng thay vì suy ra từ thông số dây.

Sau khi xác định được kiểu đầu nối, người dùng cần kiểm tra đầu phía máy và đầu phía súng riêng biệt.

Đầu Máy, Đầu Súng, Ren Đực Cái Và Cuộn Dây Tích Hợp Cần Được Kiểm Tra Ra Sao?

Đầu máy, đầu súng, ren đực cái và cuộn dây tích hợp cần được kiểm tra đồng thời vì mỗi vị trí quyết định một phần của khả năng tương thích.

Người dùng nên thực hiện các bước sau:

• Bước đầu tiên yêu cầu người dùng đọc đầy đủ mã máy trên tem thiết bị. Các mã phổ biến gồm K2 Power Control, K4 Premium và UniversalAquatak.
• Bước tiếp theo yêu cầu người dùng chụp rõ cổng ra áp lực trên máy. Hình ảnh cần thể hiện toàn bộ cơ cấu khóa và phần tiếp xúc với đầu dây.
• Bước thứ ba yêu cầu người dùng chụp đầu vào trên súng phun. Đầu phía súng cần được kiểm tra độc lập với đầu phía máy.
• Bước thứ tư yêu cầu người dùng xác định loại ren khi hệ thống sử dụng đầu ren. Thông tin cần có gồm đường kính, bước ren và đầu đực hoặc đầu cái.
• Bước cuối yêu cầu người dùng kiểm tra cuộn dây tích hợp trên máy. Một số phụ kiện Karcher áp dụng điều kiện riêng cho máy có hoặc không có cuộn dây tích hợp.

Karcher quy định bộ chuyển đổi mã 2.643-037.0 dùng để nối dây nối dài có ren với máy sử dụng Quick Connect. Karcher đồng thời quy định bộ chuyển đổi này không dùng cho máy có cuộn dây tích hợp.

Thông tin về cuộn dây vì vậy ảnh hưởng trực tiếp đến lựa chọn phụ kiện và không nên được bỏ qua.

Khi Nào Dây Cần Bộ Chuyển Đổi Hoặc Cút Chuyển Mới Sử Dụng Được?

Dây cần bộ chuyển đổi khi hai đầu kết nối khác chuẩn nhưng nhà sản xuất hoặc đơn vị kỹ thuật đã xác nhận một phụ kiện chuyển đổi phù hợp với cấu hình đó.

Karcher cung cấp bộ chuyển đổi mã 2.643-037.0 để nối dây nối dài có đầu ren với máy sử dụng Quick Connect. Bộ sản phẩm gồm hai chi tiết chuyển đổi và không áp dụng cho máy có cuộn dây tích hợp.

Người dùng nên xử lý từng trường hợp theo dữ liệu sau:

Bộ chuyển đổi chỉ xử lý sự khác nhau tại vị trí kết nối. Bộ chuyển đổi không làm tăng mức chịu áp của dây, cút hoặc súng phun.

Chọn Dây Phun Áp Lực Đúng Theo Mã Máy, Đầu Nối, Áp Lực Và Chiều Dài Như Thế Nào?

Dây phun áp lực nên được chọn theo thứ tự mã máy, đầu nối, mức áp lực và chiều dài. Mã máy và đầu nối xác định khả năng lắp, còn mức áp lực và chiều dài xác định phạm vi sử dụng phù hợp.

Mã máy giúp người dùng xác định đúng hệ phụ kiện. Đầu nối giúp người dùng xác định khả năng ghép cơ khí. Mức áp lực giúp người dùng kiểm tra giới hạn vận hành. Chiều dài giúp người dùng xác định phạm vi thao tác sau khi các điều kiện kỹ thuật đã phù hợp.

Người dùng cũng cần phân biệt ba thông số áp lực thường gặp:

• Áp lực làm việc thể hiện mức mà nhà sản xuất quy định cho quá trình sử dụng thông thường. Oshima công bố OULIGEN ở mức 60 kgf/cm², tương đương khoảng 58.84 bar.
• Áp lực tối đa thể hiện giới hạn mà nhà sản xuất công bố cho một sản phẩm cụ thể. Karcher công bố H 9 Q ở mức tối đa 180 bar.
• Áp lực nổ thể hiện mức thử phá hủy của ống và không phải mức vận hành thông thường. Oshima công bố OULIGEN ở mức áp lực nổ 330 kgf/cm².

Người dùng không nên so sánh trực tiếp hai sản phẩm khi một bên ghi áp lực làm việc và bên còn lại ghi áp lực nổ. Hai thông số thể hiện hai điều kiện khác nhau.

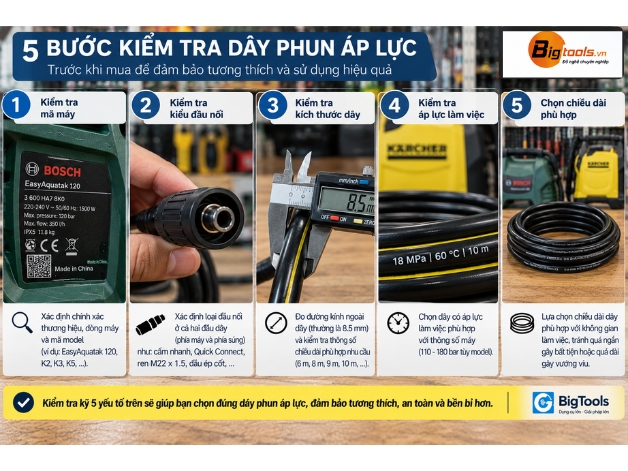

5 Bước Kiểm Tra Trước Khi Mua: Mã Máy, Đầu Nối, Kích Thước, Áp Lực Và Chiều Dài

Năm bước kiểm tra trước khi mua dây phun áp lực gồm xác định mã máy, kiểm tra đầu nối, xác định kích thước, đối chiếu áp lực và chọn chiều dài.

• Bước 1 yêu cầu người dùng xác định mã máy đầy đủ. Người dùng cần đọc trực tiếp thông tin trên tem máy thay vì chỉ ghi Bosch, Karcher hoặc tên dòng chung.
• Bước 2 yêu cầu người dùng xác định cả hai đầu kết nối. Người dùng cần kiểm tra đầu phía thiết bị và đầu phía súng hoặc đầu phun.
• Bước 3 yêu cầu người dùng kiểm tra kích thước kết nối. Đầu ren cần có đường kính, bước ren và dạng đực hoặc cái. Ống dùng đầu ép cốt cần có đường kính trong của ống.
• Bước 4 yêu cầu người dùng đối chiếu mức áp lực. Người dùng cần đọc đúng loại thông số mà nhà sản xuất công bố và không thay áp lực làm việc bằng áp lực nổ.
• Bước 5 yêu cầu người dùng chọn chiều dài theo phạm vi làm việc. Bosch có các phụ kiện dài 6 m, Karcher H 9 Q dài 9 m, Karcher H 10 Q dài 10 m và Oshima có nhiều cuộn ống dài 50 m.

Người dùng chưa có đủ dữ liệu để xác nhận tương thích khi chưa xác định được mã máy hoặc một trong hai đầu nối.

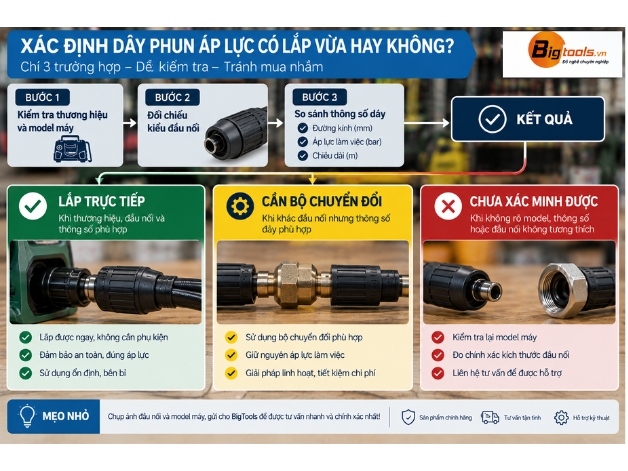

Bảng Tương Thích Bosch, Karcher Và Oshima: Lắp Trực Tiếp, Cần Bộ Chuyển Đổi Hay Chưa Xác Minh

Bảng tương thích Bosch, Karcher và Oshima chỉ kết luận khả năng sử dụng khi nguồn của nhà sản xuất cung cấp đủ dữ liệu về sản phẩm và điều kiện kết nối.

Bosch xác nhận F016800360 cho dòng EasyAquatak và UniversalAquatak. Karcher xác nhận điều kiện sử dụng của H 9 Q và bộ chuyển đổi 2.643-037.0 trên tài liệu sản phẩm chính thức.

Oshima công bố đầy đủ kích thước, vật liệu và mức áp lực của OULIGEN nhưng trang sản phẩm không cung cấp một danh sách mã máy tương thích theo cách Bosch và Karcher đang áp dụng.

BigTools nên bổ sung kết quả kiểm tra thực tế tại kho cho từng mã hàng trước khi mở rộng bảng này. Mỗi kết quả kiểm tra nên ghi mã máy, mã dây, hình ảnh hai đầu nối, phụ kiện chuyển đổi và kết quả vận hành.

>>> Xem thêm: Dây Phun Áp Lực Hàn Quốc: Cách Nhận Biết, Chọn Đúng Kích Thước Và Tránh Mua Nhầm

Làm Thế Nào Tự Kiểm Tra Dây Có Thực Sự Tương Thích Trước Khi Đặt Mua?

Người dùng tự kiểm tra dây bằng mã máy, chức năng của dây, đầu nối phía máy và đầu nối phía súng trước khi đặt mua. Những cấu hình sử dụng cuộn dây tích hợp, bộ chuyển đổi hoặc phụ kiện khác đời cần được kiểm tra thêm bằng tài liệu kỹ thuật.

Người dùng nên chuẩn bị các thông tin sau trước khi liên hệ tư vấn:

• Người dùng cần cung cấp mã máy đầy đủ. Hình ảnh tem máy giúp kỹ thuật viên giảm sai lệch khi nhiều phiên bản có tên gần giống nhau.
• Người dùng cần cung cấp ảnh đầu kết nối phía máy. Hình ảnh cần rõ cơ cấu khóa, ren hoặc ngàm.
• Người dùng cần cung cấp ảnh đầu kết nối phía súng. Hai đầu dây cần được kiểm tra riêng.
• Người dùng cần cho biết máy có cuộn dây tích hợp hay không. Thông tin này ảnh hưởng đến một số phụ kiện Karcher.
• Người dùng cần xác định mục đích thay dây hoặc nối dài. Hai chức năng sử dụng cấu hình phụ kiện khác nhau.

Sau bước kiểm tra này, người dùng cần phân biệt rõ dây thay thế, dây nối dài và dây tương thích không chính hãng.

Dây Thay Thế Và Dây Nối Dài Là Gì Trong Hệ Thống Phun Áp Lực?

Dây thay thế đảm nhiệm vị trí của dây nguyên bản, còn dây nối dài bổ sung thêm chiều dài vào hệ thống dây hiện có.

Bosch F016800360 là dây thay thế dài 6 m. Bosch F016800361 là dây nối dài 6 m với mức áp lực công bố 135 bar. Hai sản phẩm có cùng chiều dài nhưng đảm nhiệm chức năng khác nhau.

Người dùng không nên sử dụng chiều dài làm tiêu chí chính để thay thế hai loại dây cho nhau. Chức năng và đầu nối cần được xác định trước.

Dây Chính Hãng Hay Dây Tương Thích Dễ Ghép Đúng Đầu Nối Hơn?

Dây chính hãng thường có dữ liệu truy xuất rõ hơn về mã phụ kiện và thiết bị tương thích, còn dây tương thích cần được kiểm tra kỹ về đầu nối, mức áp lực và mã máy đã xác minh.

Bosch công bố mã phụ kiện, chức năng, kích thước và dòng thiết bị trên từng trang sản phẩm. Karcher cũng công bố điều kiện về dòng máy, năm sản xuất, Quick Connect và cuộn dây tích hợp trên những dây tương ứng.

Dây tương thích vẫn đáp ứng nhu cầu sử dụng khi nhà cung cấp xác minh đầy đủ các thuộc tính kỹ thuật. Người mua nên ưu tiên những sản phẩm có dữ liệu sau:

• Sản phẩm cần có hình ảnh rõ của cả hai đầu nối.
• Sản phẩm cần có kích thước đầu nối hoặc thông số ren khi sử dụng ren.
• Sản phẩm cần có mức áp lực công bố rõ ràng.
• Sản phẩm cần có danh sách máy đã xác minh hoặc kết quả kiểm tra thực tế.
• Sản phẩm cần có chính sách đổi trả rõ khi phụ kiện không phù hợp với thông tin đã tư vấn.

BigTools hiện có nhóm dây phun áp lực với 8 sản phẩm thuộc các thương hiệu Robin, Kasuco, Okawa, Karana, Shunzhi, Deguang và Khangshung. Trang danh mục hiện tập trung chủ yếu vào dây 8.5 mm dùng cho phun thuốc, xịt rửa và các ứng dụng công nghiệp hoặc nông nghiệp.

Người dùng nên đối chiếu từng mã hàng cụ thể thay vì áp dụng thông số của một sản phẩm cho toàn bộ danh mục.

Những Trường Hợp Nào Khiến Dây Cùng Thương Hiệu Vẫn Không Sử Dụng Được?

Dây cùng thương hiệu vẫn không sử dụng chung khi sản phẩm khác hệ đầu nối, khác cấu hình cuộn dây, khác chức năng hoặc thuộc nhóm thiết bị khác nhau.

Các trường hợp quan trọng gồm:

• Dây khác đời kết nối không mặc định sử dụng chung. Một dòng máy có nhiều thế hệ cần được kiểm tra theo mã máy và hướng dẫn phụ kiện.
• Dây dành cho máy có cuộn dây tích hợp có cấu tạo kết nối riêng. Karcher H 10 Q được xác định cho các máy K4 đến K7 phù hợp có cuộn dây tích hợp từ năm 2009.
• Bộ chuyển đổi không áp dụng cho mọi cấu hình cùng hãng. Karcher loại trừ máy có cuộn dây tích hợp khỏi phạm vi sử dụng bộ 2.643-037.0.
• Dây thay thế và dây nối dài thực hiện hai chức năng khác nhau. Bosch F016800360 và F016800361 đều dài 6 m nhưng một sản phẩm thay dây gốc và một sản phẩm nối dài hệ thống.
• Thiết bị gia dụng và thiết bị chuyên nghiệp sử dụng nhiều chuẩn phụ kiện khác nhau. Karcher Professional có dây M22 × 1.5 và dây EASY!Lock riêng dù một số sản phẩm cùng có chiều dài 15 m và mức áp lực tối đa 315 bar.

Tên thương hiệu giúp người dùng thu hẹp phạm vi phụ kiện. Mã máy và đầu nối mới cung cấp cơ sở để xác định khả năng sử dụng.

Dây Lắp Vừa Nhưng Bị Rò Nước Hoặc Tuột Khớp Có Được Xem Là Tương Thích Không?

Dây lắp vừa nhưng bị rò nước, không khóa chắc hoặc tuột khỏi đầu nối khi vận hành không được xem là tương thích hoàn chỉnh.

Một kết nối phù hợp cần đáp ứng ba điều kiện:

• Đầu nối phải vào đúng vị trí và đúng cơ cấu khóa.
• Bề mặt làm kín và gioăng phải giữ nước tại điểm kết nối.
• Cơ cấu giữ phải duy trì liên kết trong giới hạn vận hành mà nhà sản xuất quy định.

Hiện tượng rò nước hoặc tuột đầu liên quan đến các nguyên nhân phổ biến gồm gioăng bị hỏng, đầu nối sai hình dạng, cút nối bị mòn và cơ cấu khóa chưa vào đúng vị trí.

Người dùng không nên tăng lực siết hoặc thay đổi cấu tạo cút trước khi xác định đúng nguyên nhân. Việc thay đổi phụ kiện không đúng thông số làm mất cơ sở kiểm soát khả năng chịu áp của hệ thống.

Nguyên tắc cuối cùng thống nhất với phần đầu bài: khả năng tương thích phụ thuộc vào mã máy, đầu nối và điều kiện vận hành, không chỉ phụ thuộc vào việc hai chi tiết lắp được với nhau.

Kết Luận

Dây phun áp lực Bosch, Karcher hoặc Oshima cần được chọn từ mã máy và hai đầu kết nối trước khi đối chiếu áp lực và chiều dài. Người dùng chưa xác định được đầu nối nên gửi ảnh tem máy, đầu phía máy và đầu phía súng để kỹ thuật BigTools kiểm tra trước khi chọn dây hoặc bộ chuyển đổi.
